MessagePosté le: Dim 13 Nov - 21:55 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Bonjour à tous


Voici la présentation de la construction d'un planeur, j'espère que ce post vous plaira, vous aidera ou vous décidera même à franchir le pas des matériaux composites, n'hésitez donc pas à échanger et poser des questions.


Déjà équipé de planeurs de voltige, le besoin s'oriente donc vers un planeur de gratte pour la plaine, aussi le F5J est une catégorie en plein essor et on comprend pourquoi lorsqu'on regarde de plus près les règles du jeux.
Un planeur sort du lot en thermes de facilité de pilotage, de qualité de vol mais surtout possède l'énorme avantage d'être ouvert à la construction amateur en proposant les plans, profils...
Le Supra est donc notre référence et sera construit selon la méthode originale, en fibre de verre et carbone sur noyaux styro et verre et styro aussi pour le fuseau mais celui-ci sera réalisé sous pression avec une vessie, comme un Flyer, le but n'est pas de faire de la compétition mais de battre des records de plaisir avec une machine faite de ses mains.
Le Supra est conçu pour le F3J, nous le garderons donc comme référence et nous nous accorderons quelques écarts pour l'adapter à nos besoins car les notres seront motorisés et n'auront pas à supporter les contraintes du treuillage.
Voici un lien du Supra original
http://www.charlesriverrc.org/articles/supra/supra.htm

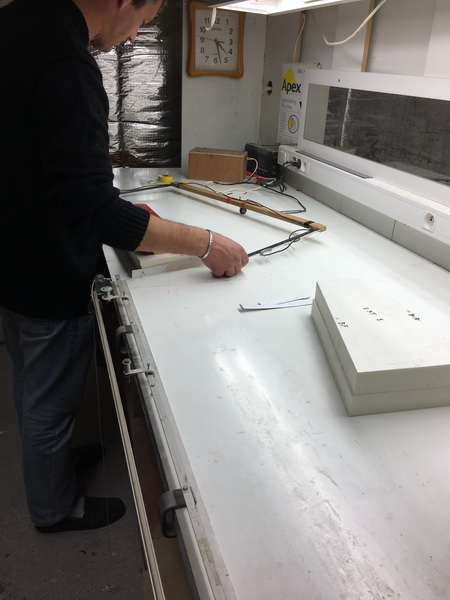

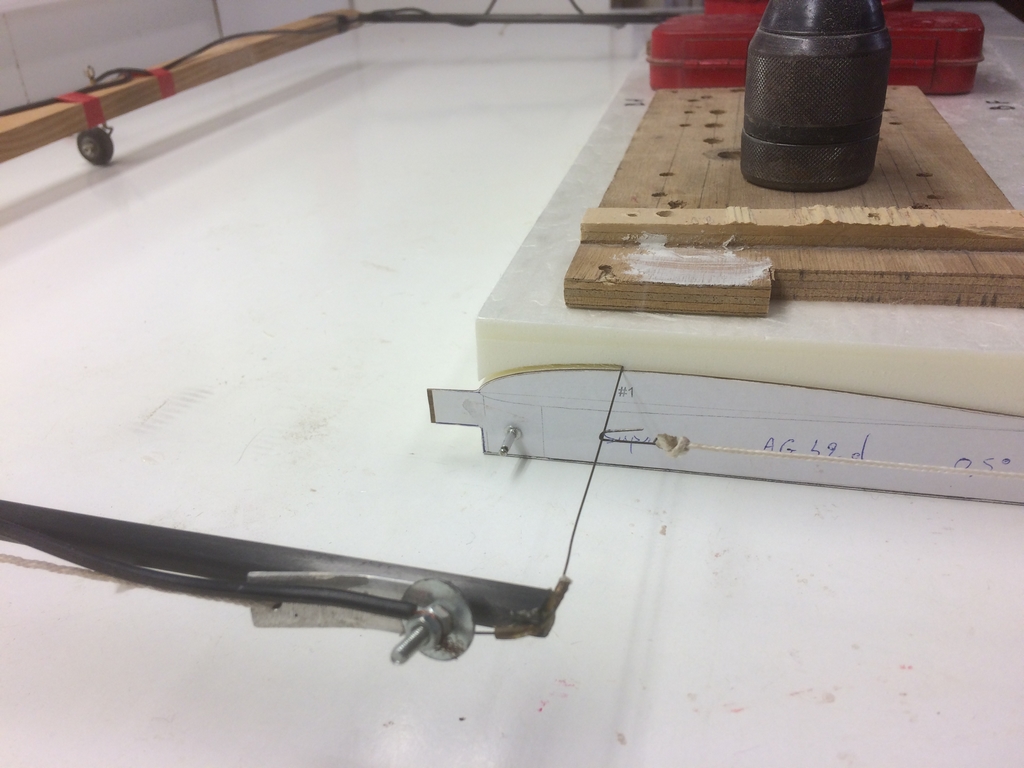

Nous commençons avec les ailes qui sont découpées au fil chaud, voici quelques photos

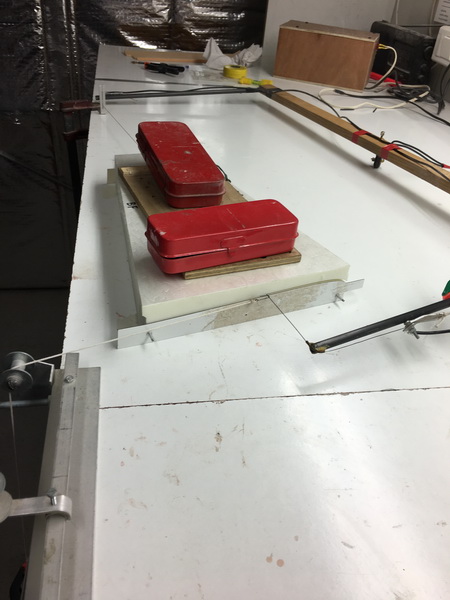

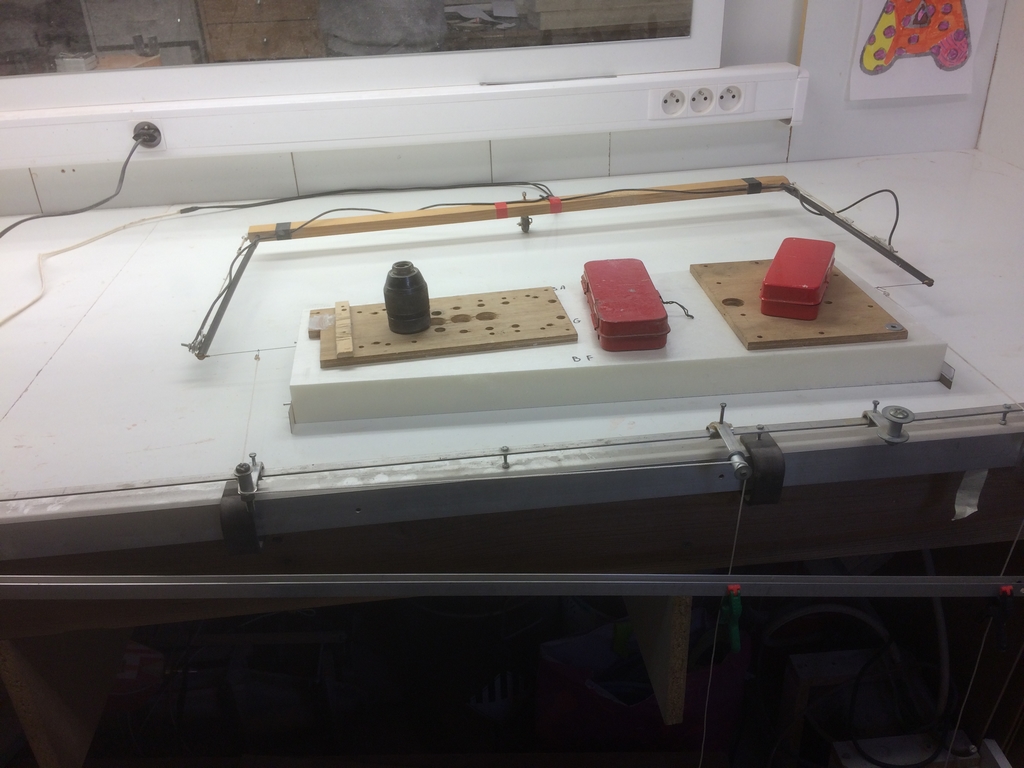

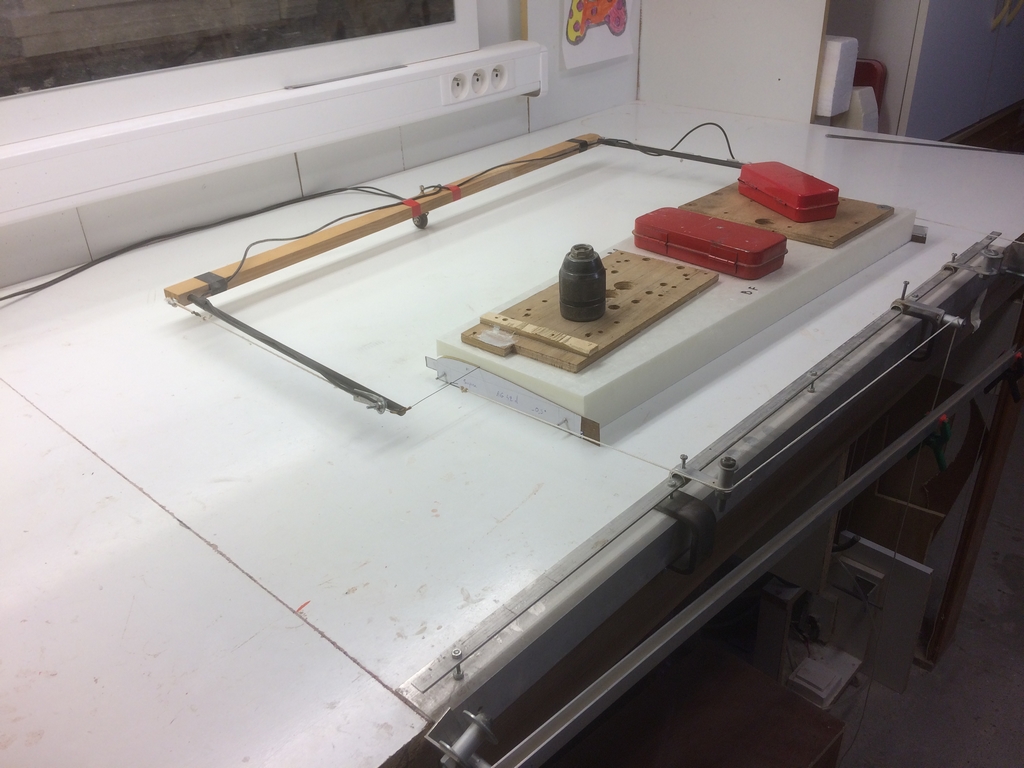

La découpe des tronçons est effectuée à la machine automatique, c'est la gravité qui tire l'arc, la vitesse d'avance est fonction de la chauffe du fil, donc de la chauffe.












Il faut être exigent sur la qualité des découpes car le moindre défaut est répercuté sur le résultat final, mais une simple machine artisanale donne de bons résultats.

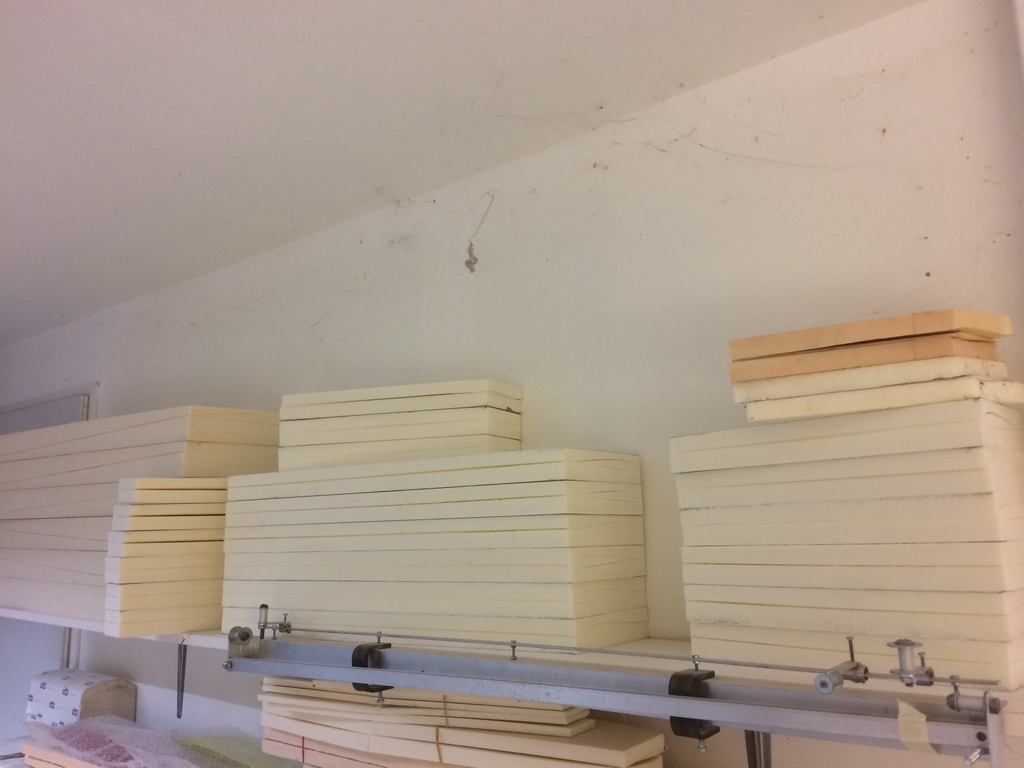

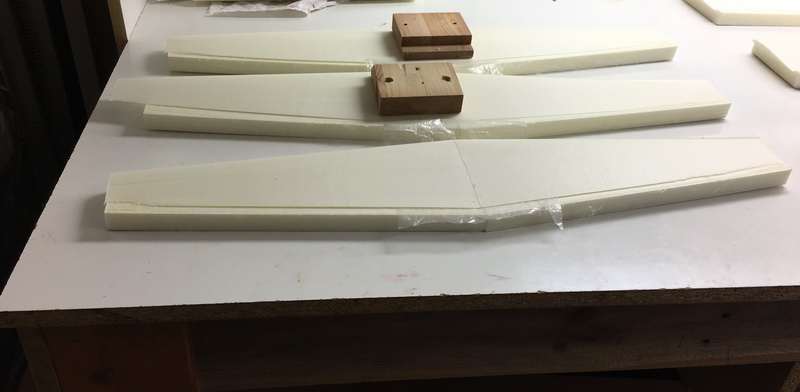

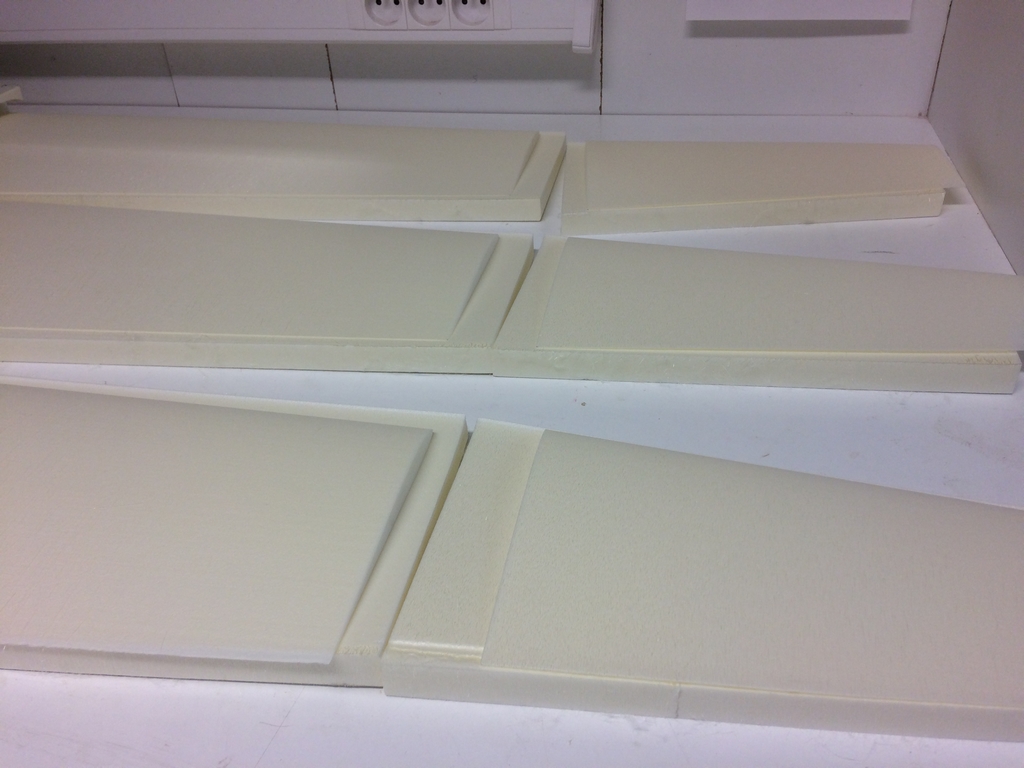

Il y en a des découpes!


Julien

Revenir en haut
Publicité






MessagePosté le: Dim 13 Nov - 21:55 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Philaero
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 20 Avr 2015
Messages: 171
Localisation: Palau Del Vidre (66)
Masculin Verseau (20jan-19fev)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Dim 13 Nov - 22:03 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Ben dis donc Juju quel revirement de situation. Tu n'as pas peur d'attraper un torticolis en vol de plaine ? Ça risque d'être moins remuant qu'un Flyer. Je vais suivre le sujet avec intérêt car ces techniques de constructions m'intéressent.
Phil.
Revenir en haut
troc29
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 11 Avr 2009
Messages: 569
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Lun 14 Nov - 08:17 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Okay Okay Okay quelle usine et belles découpes
Revenir en haut
Philaero
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 20 Avr 2015
Messages: 171
Localisation: Palau Del Vidre (66)
Masculin Verseau (20jan-19fev)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Lun 14 Nov - 09:16 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

En tout cas il a du stock le Juju.  Aurait-il peur que les premiers essais ne soient pas concluants ?? Rolling Eyes Rolling Eyes
Revenir en haut
Gilles47
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 28 Fév 2015
Messages: 39
Localisation: Marmande
Masculin Taureau (20avr-20mai) 龍 Dragon
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Lun 14 Nov - 11:46 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Bonjour à tous,


je rajoute quelques photos supplémentaires juste pour le plaisir :










A bientôt,
Gilles
Revenir en haut
Visiter le site web du posteur
Jojo
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 18 Sep 2012
Messages: 1 055
Localisation: caravane sur Menez hom
Masculin Scorpion (23oct-21nov)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Lun 14 Nov - 17:30 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Elles ont l'air vraiment très propres les découpes!

Combien de temps avez vous mis pour toutes ce découpes? Un vrai travail à la chaîne!

Une fois ces beaux supra finis, on pourra les comparer en vol par rapport à l' original, ce serait rigolo un concours de gratte entre les 2 versions.
_________________
Le Q.I, c'est comme un parapente: Quand on en a pas, on s'écrase!

AIR100 4m - AIR100 5m - Ippon - Ippon+ - Twister - Excalibur 2.0 - Quartz - KA6 - Flow - High aspect - Supra - Fun acro - Flyer
Revenir en haut
Osprey
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 07 Déc 2013
Messages: 806
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Lun 14 Nov - 17:58 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Quel travail !  Okay




Combien en faites vous?


C'est un projet de club ?
Revenir en haut
Aiolos
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 15 Mar 2016
Messages: 399
Localisation: DZ city
Masculin Balance (23sep-22oct)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Mar 15 Nov - 15:06 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Super cette idée de construction on va suivre cela de près !
Et si jamais vous en faites quelques un de trop n'oubliez pas que nous sommes pas loin Wink
_________________
Mieux vaut flotter sans grâce que couler en beauté
Revenir en haut
damien29
Administrateur forum
Administrateur forum

Hors ligne

Inscrit le: 16 Mar 2009
Messages: 1 781
Localisation: PLOZEVET
Masculin Cancer (21juin-23juil)
Point(s): 52
Moyenne de points: 0,03

MessagePosté le: Mar 15 Nov - 19:03 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Tres bonne idée JUJU  que le SUPRA.
Tres bel atelier , mais dis nous y en a combien de SUPRA a sortir la  ?
j'espere que ce post en reportage photo de la construction sera bien fourni, car je m'y abonne  Okay


Aiolos pour un supra prepare le chequier et previens maman  Mort de Rire
_________________
"Le plus beau rêve qui a jamais hanté le coeur des hommes depuis Icare est aujourd'hui réalité"
Louis Blériot
Revenir en haut
Visiter le site web du posteur
juju_47
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 17 Juil 2014
Messages: 248
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Mar 15 Nov - 20:13 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Il n'y a que 3 planeurs mais il y a 6 tronçons par aile, 2 pour le stab et 1 pour la dérive, ça fait beaucoup de tronçons.
Ce n'est pas un  projet club, j'aurais bien aimé mais ce n'ai pas facile à développer, c'est juste un projet en petite collectivité.
Je ne sais pas si mon atelier est beau mais il est petit et isolé ce qui me permet d'y "travailler" même quand il fait froid (dehors)
J'espère que ce post plaira et je compte sur vous pour m'aider à le rendre intéressant!
Revenir en haut
Philaero
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 20 Avr 2015
Messages: 171
Localisation: Palau Del Vidre (66)
Masculin Verseau (20jan-19fev)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Mar 15 Nov - 20:59 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

C'est déjà constructif puisque je viens de prendre l'idée de la roulette sous l'arc de découpe. Pour le reste on attend avec impatience.
Phil.
Revenir en haut
juju_47
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 17 Juil 2014
Messages: 248
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Mar 22 Nov - 22:30 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Oui il y a 2 possibilités à ma connaissance, il y a la roulette ou la ficelle accrochée au plafond.Le principe est toujours de laisser reposer l'arc sur 3 points, les 2 autres points correspondent au fil qui appuie équitablement sur chacun des 2 gabarits avec une pression assez légère pour limiter les frottements.
Revenir en haut
Philaero
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 20 Avr 2015
Messages: 171
Localisation: Palau Del Vidre (66)
Masculin Verseau (20jan-19fev)
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Mar 22 Nov - 22:45 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

J'ai essayé l'arc accroché à la porte du garage. Et j'en avais marre de le prendre sur la courge. L'arc bien sur, pas le portail.
Au premier essai avec la roulette j'ai fait des découpes géniales. J'en reviens pas encore.
Phil.
Revenir en haut
Didier
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 25 Fév 2015
Messages: 180
Localisation: SAINT BRIEUC
Masculin
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Mer 23 Nov - 07:30 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Le fuselage sera en fibre je suppose. Il te faudra donc faire un moule ?
Revenir en haut
Gilles47
pilote débutant
pilote débutant

Hors ligne

Inscrit le: 28 Fév 2015
Messages: 39
Localisation: Marmande
Masculin Taureau (20avr-20mai) 龍 Dragon
Point(s): 0
Moyenne de points: 0,00

MessagePosté le: Sam 26 Nov - 10:04 (2016)    Sujet du message: Construction d'un planeur F5J Répondre en citant

Salut à tous,

petit avancement sur le F5J :

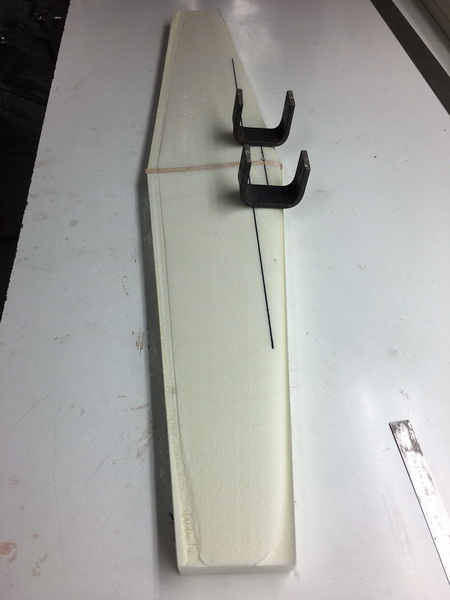

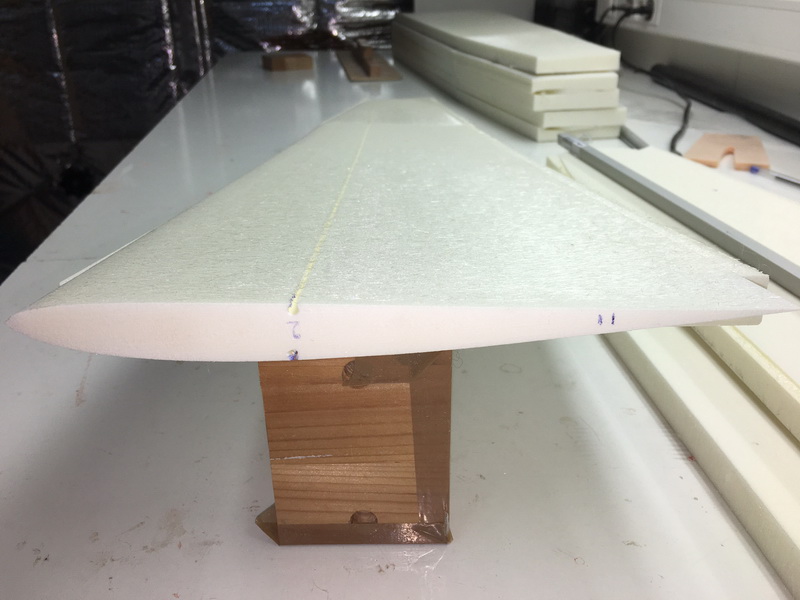

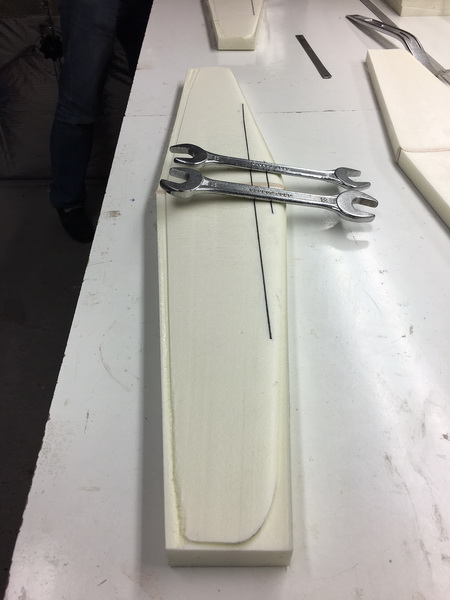

réalisation d'une saignée intrados extrados sur les oreilles pour le logement des joncs carbone, ainsi que sur les stabs






A bientôt pour la suite,
Gilles
